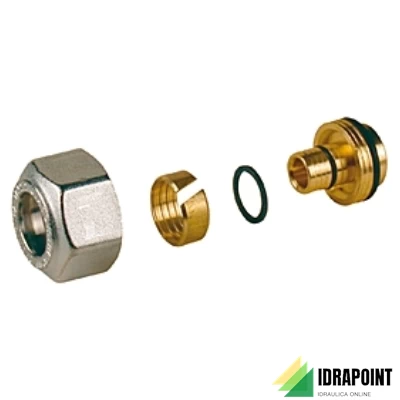

informazioni dettagliate su un raccordo a compressione con adattatore per tubo di plastica o multistrato, denominato R179AM, utilizzato per connettere tubazioni in plastica o multistrato ai sistemi di distribuzione. Di seguito, riassumo i principali punti tecnici e le istruzioni per l'installazione:
Dati Tecnici:
- Campo di temperatura: 5÷110 °C
- Pressione massima di esercizio: 10 bar
- Elementi di tenuta idraulica: O-ring nero di tenuta in EPDM conforme alla norma EN 681.1
Installazione:
1. Tagliare il tubo perpendicolarmente al proprio asse utilizzando una cesoia o taglia tubi appropriati.
2. Sbavare e calibrare la superficie interna del tubo per evitare danni agli elementi di tenuta.
3. Lubrificare gli elementi di tenuta e la superficie interna del tubo.
4. Inserire il tubo sull'adattatore fino a portarlo in battuta.
5. Fissare l'adattatore al terminale del sistema di distribuzione/regolazione termoidraulica e serrare la calotta.
Riferimenti Normativi:
- Conforme alla normativa EN 1254 – 3 per raccordi per tubazioni di plastica con terminali a compressione.
Altre Informazioni:
- Per ulteriori dettagli, consultare il sito web del produttore o contattare il servizio tecnico.
Avvertenze:
- Nell'installazione di tubazioni multistrato, l'utilizzo dell'anellino di separazione in materiale plastico è consigliato per prevenire fenomeni elettrocorrosivi.
- Prestare attenzione alla corretta coppia di serraggio per evitare danni meccanici o idraulici al raccordo.
anche informazioni di contatto per ulteriori assistenze e avverte che Giacomini S.p.A. si riserva il diritto di apportare modifiche tecniche o commerciali senza preavviso. È importante seguire scrupolosamente le normative e le norme di buona tecnica durante l'installazione e l'utilizzo di questi raccordi.
