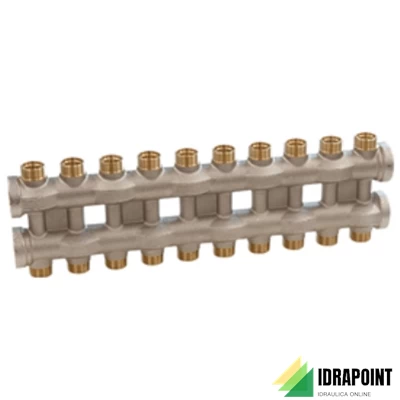

Il collettore complanare R587 è un componente per impianti di distribuzione dell'acqua negli impianti di climatizzazione. È costituito da un corpo in ottone ottenuto per fusione, con mandata e ritorno collegati tramite attraversamenti interni al corpo stesso. Questo design consente il passaggio fluido da destra a sinistra e stacchi alternati di mandata e ritorno su ogni lato. I collettori sono realizzati in un unico pezzo, garantendo elevata compattezza e assenza di giunzioni nel senso principale del flusso.
Ecco un riepilogo dei dati tecnici principali:
- Campo di temperatura: 5÷110 °C
- Pressione massima di esercizio: 16 bar
- Interasse principale (tra mandata e ritorno): 55 mm
- Interasse tra gli stacchi: 38 mm
- Materiali: ottone per fusione, nichelato
Il collettore è disponibile in diverse versioni con un diverso numero di stacchi e pesi corrispondenti. La confezione include etichette colorate per una rapida identificazione dei circuiti di mandata e ritorno.
Per l'installazione, sono disponibili diversi componenti opzionali come riduzioni, valvole di sfogo aria, valvole di zona, valvole di intercettazione, adattatori per le tubazioni e cassette in plastica con relativi supporti.
Il collettore R587 è progettato per un'installazione verticale e offre compattezza per limitare gli ingombri in profondità, facilitando l'installazione anche in spazi ristretti. Le specifiche dimensioni e codici di riferimento sono forniti per facilitare la selezione e l'installazione corretta del prodotto.
Infine, il collettore complanare R587 è progettato per garantire prestazioni ottimali in termini di temperatura e pressione, offrendo una soluzione affidabile e efficiente per la distribuzione dell'acqua negli impianti di climatizzazione.
