Riepilogo Tecnico Dettagliato:
Valvole di Zona a Sfera Serie 6460:
Funzione:
- Le valvole di zona intercettano automaticamente la portata di fluido vettore distribuito all’impianto.
- Utilizzate negli impianti di riscaldamento e produzione di acqua calda sanitaria, nonché nelle reti di distribuzione civili e industriali.
Peculiarità delle Valvole Motorizzate a Sfera:
- Assenza di trafilamento.
- Brevi tempi di manovra (apertura/chiusura).
- Capacità di funzionamento con pressioni differenziali elevate.
- Basse perdite di carico.
Gamma Prodotti:
- Serie 6460: Servocomando per valvola di zona, alimentazione 230 V (ac) o 24 V (ac).
- Serie 6470: Valvola di zona a sfera a due vie.
- Serie 6480: Valvola di zona a sfera a tre vie.

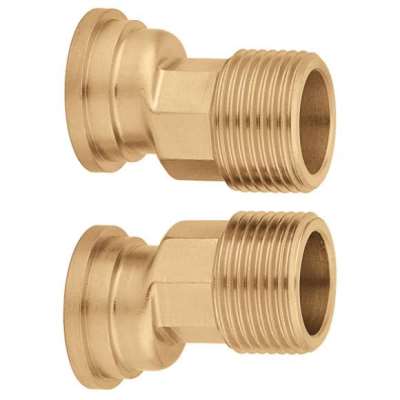

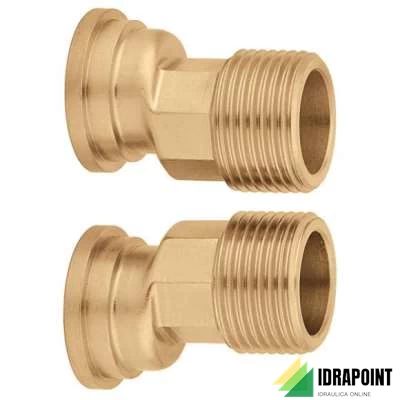

- Altri modelli con tee di by-pass e coppia codoli eccentrici.
Caratteristiche Tecniche:
- Materiali: Ottone per corpo valvola e sfera, PTFE con O-Ring in EPDM per tenuta.
- Fluidi di impiego: Acqua, soluzioni glicolate.
- Pressione massima d’esercizio: 10 bar.
- Campo temperatura d’esercizio: -5÷110°C.
- Pressione differenziale massima: 10 bar.
- Attacchi filettati: 1/2” ÷ 1 1/4” M (ISO 228-1) a bocchettone.
Servocomando:
- Motore sincrono con alimentazione 230 V o 24 V.
- Grado di protezione IP 43.
- Tempo di manovra: 50 s.
- Coppia di spunto dinamico: 9 N∙m.
Particolarità Costruttive:
- Collegamenti elettrici semplici con sistema presa-spina esterno.
- Servocomando dotato di microinterruttore ausiliario per inserzione del contaore o arresto della pompa.
- Apertura manuale possibile rimuovendo il servocomando.
Valvola a Tre Vie Brevettata:
- Soluzione tecnica brevettata che permette l’utilizzo come valvola a pistone.
- Accoppiabile ai collettori complanari semplificando l’installazione.
Valvola a Tre Vie con By-pass Telescopica:
- Permette l’accoppiamento con collettori aventi interasse principale compreso tra 49 e 63 mm.
- Dotata di tee con ugello calibrato U6.
Tee di By-pass Equilibrato:
- Utile per collegamento della valvola di zona a tre vie con i collettori complanari.
- Raccordo di collegamento alla terza via con ugello tarato per simulare perdite di carico.
Ugelli Calibrati:
- Tre diversi ugelli di dimensioni per montaggio su diversi tipi di collettori.
- Determinano la portata della terza via.
Conclusioni:
dettagli tecnici approfonditi sulle valvole di zona a sfera Serie 6460, inclusi materiali, prestazioni, gamma prodotti e particolarità costruttive. Le informazioni riguardano anche il servocomando, le valvole a tre vie brevettate, le tee di by-pass equilibrato e gli ugelli calibrati. Questo riepilogo tecnico è essenziale per installatori e tecnici specializzati nell'ambito degli impianti idraulici.
