informazioni dettagliate sui detentori della serie TG per radiatori, con codici e specifiche tecniche per ciascun modello.

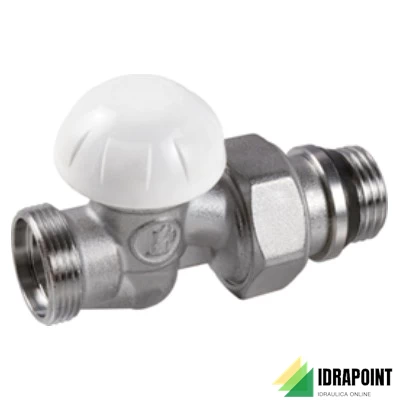

Detentori della serie TG per radiatori:
Modelli disponibili:
1. R31X032 - Attacco 3/8” x 16
2. R31X033 - Attacco 1/2” x 16
3. R31X034 - Attacco 1/2” x 18
4. R31X035 - Attacco 3/4” x 18
5. R31X036 - Attacco 3/4” x 22
Caratteristiche generali:
- Attacchi: Diversi tipi di attacchi disponibili in base al modello
- Finitura: Ottone cromato
- Tipo di cappuccio: Plastica o ottone a seconda del codice
- Adattatori da utilizzare: R178, R178C, R179, R179AM
- Tipo di bocchettone: Con o senza autotenuta a seconda del modello
Specifiche tecniche comuni:
- Fluidi di impiego: Acqua e soluzioni glicolate (max. 30%)
- Campo di temperatura: Da 5°C a 110°C
- Pressione massima di esercizio: 16 bar
Materiali:
- Corpo e componenti principali: Ottone UNI EN 12165 CW617N
- Asta di comando: Ottone UNI EN 12164 CW617N
- Cappuccio di protezione: ABS o ottone
- Tenute: EPDM
Caratteristiche idrauliche:
- Portata (Q): Espressa in litri/ora a diverse differenze di pressione
- Coefficiente di portata (Kv): Valori specifici per ciascun modello e posizione del detentore
Riepilogo dei valori di portata e Kv per i diversi modelli:
1. R31X032, R31X033, R31X034:
- Kv: 0,27 (POS.0,5), 0,59 (POS.1), 1,20 (POS.2), 1,83 (T.A.)
2. R31X035, R31X036:
- Kv: 0,35 (POS.0,5), 0,94 (POS.1), 1,76 (POS.2), 2,50 (POS.4), 4,71 (T.A.)
Note aggiuntive:
- I detentori della serie TG sono progettati per l'utilizzo con adattatori per tubi in rame, plastica o multistrato.
- I detentori sono adatti per l'uso con acqua e soluzioni glicolate con una concentrazione massima del 30%.
- Le specifiche tecniche forniscono dettagli sui materiali, le pressioni di esercizio e le caratteristiche idrauliche dei detentori.
Questo riepilogo tecnico dettagliato dovrebbe essere utile per un installatore o tecnico specializzato nell'installazione e manutenzione di impianti idraulici.
