DETTAGLI DEL PRODOTTO
IL SEPARATORE IDRAULICO È UN COMPONENTE DI PARTICOLARE RILEVANZA ALL’INTERNO DEI CIRCUITI IDRAULICI.
SI TRATTA DI UN COLLETTORE APERTO CHE METTE IN COMUNICAZIONE MANDATA E RITORNO IMPIANTO E CHE PERMETTE DI CREARE 2 CIRCUITI: UN CIRCUITO PRIMARIO (CALDAIA-COLLETTORE) ED UN CIRCUITO SECONDARIO
(COLLETTORE-IMPIANTO).
IL PRIMO HA UNA CIRCOLAZIONE DATA DALLA POMPA DI CALDAIA, MENTRE IL SECONDO PUÒ OPERARE CON IL GIUSTO SALTO TERMICO (E QUINDI CON LA GIUSTA PORTATA D’ACQUA), COSI COME DEFINITO DAL PROGETTO DELL'IMPIANTO.
L’INSERIMENTO DI UN COMPENSATORE IDRAULICO È RACCOMANDABILE OGNI QUALVOLTA LA PORTATA COMPLESSIVA RICHIESTA DALL’IMPIANTO RISULTA SUPERIORE A QUELLA CHE LA CALDAIA PUÒ FORNIRE, IL METODO DI DIMENSIONAMENTO CHE VIENE GENERALMENTE ADOTTATO E QUELLO DELLA PORTATA MASSIMA ALL’IMBOCCO.
IL FILTRO IN OTTONE DI RACCOLTA FANGHI CON L'APPOSITA CARTUCCIA ISPEZIONABILE IN ACCIAIO INOX, PRESERVA IL MODULO A CONDENSAZIONE DALL'INTASAMENTO DI EVENTUALI FANGHI O DEPOSITI DELL'IMPIANTO.
1. Funzione del Separatore Idraulico: Il separatore idraulico è un componente cruciale nei circuiti idraulici che permette di creare due circuiti distinti: un circuito primario tra la caldaia e il collettore e un circuito secondario tra il collettore e l'impianto.
2. Circolazione dell'Acqua: Il circuito primario è alimentato dalla pompa della caldaia, mentre il circuito secondario richiede un salto termico appropriato per garantire la corretta portata d'acqua come definito nel progetto dell'impianto.
3. Utilizzo del Compensatore Idraulico: Si consiglia di utilizzare un compensatore idraulico quando la portata totale richiesta dall'impianto supera quella che la caldaia può fornire. Il metodo di dimensionamento tipicamente adottato è quello della portata massima all'imbocco.
4. Filtro per la Raccolta dei Fanghi: Il separatore include un filtro in ottone per la raccolta dei fanghi, con una cartuccia ispezionabile in acciaio inox. Questo filtro aiuta a proteggere il modulo a condensazione da eventuali fanghi o depositi presenti nell'impianto.
5. Isolamento Elettrico e Installazione: La caldaia ha un grado di isolamento elettrico IPX5D, il che le consente di essere installata anche all'esterno senza bisogno di protezioni aggiuntive. Tuttavia, si consiglia di coibentare le tubazioni se l'installazione avviene all'esterno.

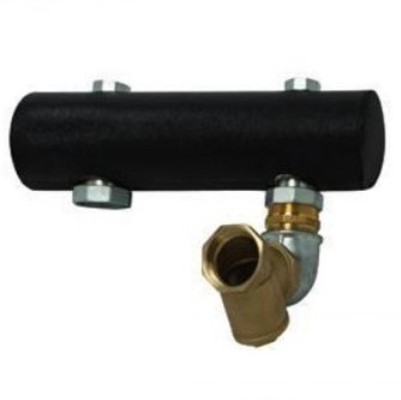

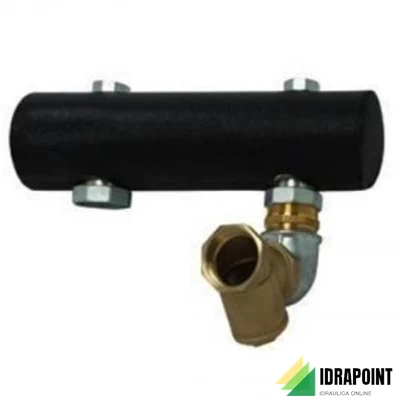

6. Componenti del Kit Separatore Idraulico: Il kit include diversi componenti, tra cui guarnizioni, disgiuntore idraulico coibentato DN 100, raccordo a 90°, nipplo 2" 1/2 M-M e il filtro in ottone per la raccolta dei fanghi.
Infine, un grafico sulle perdite di carico del filtro fanghi, che è utile per valutare le prestazioni del sistema. Queste informazioni sono cruciali per gli installatori e i tecnici specializzati che lavorano con impianti idraulici, fornendo indicazioni dettagliate sui componenti e sulle specifiche tecniche del prodotto VICTRIX PRO 35 - 55 ErP.
