DETTAGLI DEL PRODOTTO
IL SEPARATORE IDRAULICO È UN COMPONENTE DI PARTICOLARE RILEVANZA ALL’INTERNO DEI CIRCUITI IDRAULICI.
SI TRATTA DI UN COLLETTORE APERTO CHE METTE IN COMUNICAZIONE MANDATA E RITORNO IMPIANTO E CHE PERMETTE DI CREARE 2 CIRCUITI: UN CIRCUITO PRIMARIO (CALDAIA-COLLETTORE) ED UN CIRCUITO SECONDARIO
(COLLETTORE-IMPIANTO).
IL PRIMO HA UNA CIRCOLAZIONE DATA DALLA POMPA DI CALDAIA, MENTRE IL SECONDO PUÒ OPERARE CON IL GIUSTO SALTO TERMICO (E QUINDI CON LA GIUSTA PORTATA D’ACQUA), COSI COME DEFINITO DAL PROGETTO DELL'IMPIANTO.
L’INSERIMENTO DI UN COMPENSATORE IDRAULICO È RACCOMANDABILE OGNI QUALVOLTA LA PORTATA COMPLESSIVA RICHIESTA DALL’IMPIANTO RISULTA SUPERIORE A QUELLA CHE LA CALDAIA PUÒ FORNIRE, IL METODO DI DIMENSIONAMENTO CHE VIENE GENERALMENTE ADOTTATO E QUELLO DELLA PORTATA MASSIMA ALL’IMBOCCO.
IL FILTRO IN OTTONE DI RACCOLTA FANGHI CON L'APPOSITA CARTUCCIA ISPEZIONABILE IN ACCIAIO INOX, PRESERVA IL MODULO A CONDENSAZIONE DALL'INTASAMENTO DI EVENTUALI FANGHI O DEPOSITI DELL'IMPIANTO.
1. Funzione del Separatore Idraulico:
Il separatore idraulico è un componente cruciale nei circuiti idraulici in quanto funge da collettore aperto che collega la mandata e il ritorno dell'impianto, creando due circuiti distinti: un circuito primario tra la caldaia e il collettore, e un circuito secondario tra il collettore e l'impianto. Il circuito primario è alimentato dalla pompa della caldaia, mentre il circuito secondario richiede un adeguato salto termico e portata d'acqua come specificato nel progetto dell'impianto.
2. Utilizzo del Compensatore Idraulico:
Si consiglia l'installazione di un compensatore idraulico quando la portata totale richiesta dall'impianto supera la capacità fornita dalla caldaia. Il metodo di dimensionamento più comune è basato sulla portata massima all'imbocco.
3. Filtro per la Raccolta dei Fanghi:
Il prodotto include un filtro in ottone per la raccolta dei fanghi, con una cartuccia ispezionabile in acciaio inox. Questo filtro protegge il modulo a condensazione dall'accumulo di fanghi o depositi presenti nell'impianto, garantendo il corretto funzionamento nel tempo.
4. Caratteristiche di Sicurezza e Installazione:
La caldaia è dotata di un grado di isolamento elettrico IPX5D, che consente l'installazione anche all'esterno senza la necessità di protezioni aggiuntive. Tuttavia, è consigliabile coibentare le tubazioni relative se l'installazione avviene all'esterno per garantire un'efficienza ottimale.
5. Kit Separatore Idraulico:

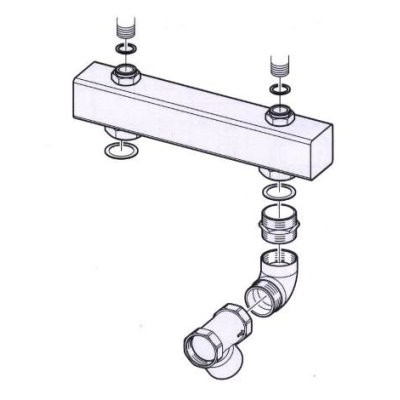

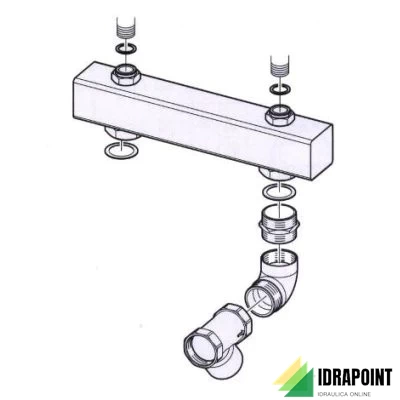

dettagli sul kit separatore idraulico per caldaia singola VICTRIX PRO 80 - 100 - 120 ErP (COD. 3.023952), includendo una legenda con le specifiche tecniche dei componenti presenti nel kit, come guarnizioni, disgiuntore idraulico, raccordi, filtro fanghi, e altro.
informazioni dettagliate e utili per l'installazione e la manutenzione del separatore idraulico VICTRIX PRO 80 - 100 - 120 ErP 17, offrendo una panoramica completa delle caratteristiche tecniche e delle raccomandazioni per garantire un funzionamento ottimale dell'impianto idraulico.
