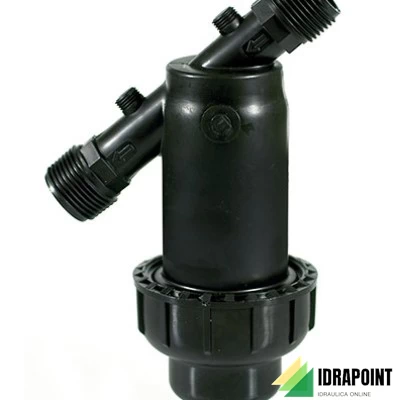

Informazioni dettagliate sui filtri a Y per impianti idraulici.
Descrizione dei Filtri:
I filtri presentati nel documento sono suddivisi in due serie: YDV e YEV. Ogni serie include diversi modelli con diverse tipologie di masse filtranti come rete inox, rete poliestere e dischi. La versione a dischi è consigliata per impianti alimentati con acqua relativamente sporca.
Caratteristiche Tecniche Principali:
- Materiali: Corpo e coperchio in polipropilene, guarnizioni in NBR.
- Pressione massima: 10 bar a 20°C.
- Portata nominale: 5m³/h per filtri da 3/4" e 1", 10m³/h per filtri da 1"1/2.
- Grado di filtrazione disponibile: 20-30-50-75-100-155-200 mesh.
- Superficie filtrante: Varia a seconda del modello, da 160 cm² a 260 cm².
- Attacchi per manometri: Filetto 1/4" maschio non forati.
- Foro di scarico: 3/4"M con calotta di chiusura per una rapida pulizia del filtro.
Dimensioni e Pesi:
I filtri sono disponibili in diverse dimensioni e pesi a seconda del modello:
- Per filtri da 3/4" e 1": Lunghezza (L) 152 mm, Altezza (H) 84-138 mm, Peso 0,22-0,31 kg.
- Per filtri da 1"1/4 e 1"1/2: Lunghezza (L) 220 mm, Altezza (H) 103-152 mm, Peso 0,36-0,55 kg.
Diagrammi:
Il documento include anche diagrammi sulle perdite di carico dei filtri, che forniscono informazioni importanti per la progettazione e l'installazione degli impianti idraulici.
In sintesi, i filtri a Y presentati offrono una varietà di opzioni per la filtrazione dell'acqua, con diverse caratteristiche tecniche e prestazioni. È importante selezionare il filtro più adatto in base alle esigenze specifiche dell'impianto idraulico per garantire un funzionamento ottimale e una manutenzione efficiente.
