Informazioni dettagliate su un kit di allacciamento posteriore per impianti idraulici, in particolare per l'installazione di 2 zone di un impianto solare termico. Di seguito, viene fornito un riepilogo tecnico dettagliato per un installatore o tecnico specializzato:
KIT ALLACCIAMENTO POSTERIORE 2 ZONE GAUDIUM SOLAR COD. 3.020630
Installazione del kit:

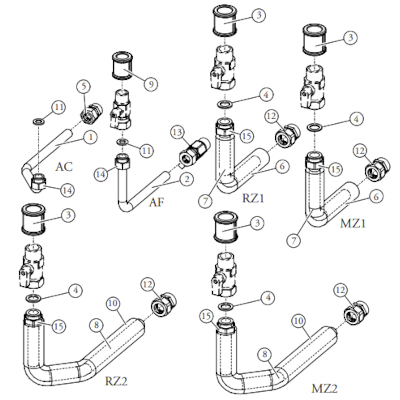

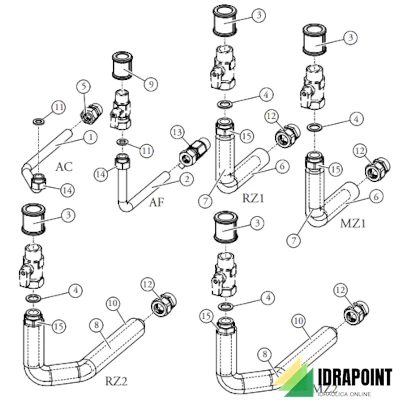

- Il gruppo di allacciamento deve essere montato come mostrato nel disegno, con attenzione a interporre le guarnizioni.
- I manicotti inclusi nel kit devono essere utilizzati solo insieme ai rubinetti di intercettazione (opzionali).
- Per montare i rubinetti, è necessario tagliare il tubo nel lato verticale e montare in sequenza i rubinetti e i manicotti. Assicurarsi di utilizzare materiale di tenuta appropriato sul filetto del manicotto.
- Sigillare tutti i passaggi tra i tubi di collegamento e il telaio da incasso per evitare infiltrazioni d'acqua nella muratura.
Verifica della tenuta:
- Dopo il montaggio, è fondamentale procedere con la verifica della prova di tenuta del circuito idraulico.
Composizione del kit:
1. Tubo allacciamento posteriore acqua calda sanitaria - 1
2. Tubo allacciamento posteriore acqua fredda sanitaria - 1
3. Manicotto G 3/4" F - G 3/4" F - 4
4. Guarnizione 24x16x2 - 4
5. Raccordo G 1/2" - 1
6. Coibentazione tubo corto - 2
7. Tubo corto allacciamento posteriore - 2
8. Tubo lungo allacciamento posteriore - 2
9. Manicotto G 1/2" F - G 1/2" F - 1
10. Coibentazione tubo lungo - 2
11. Guarnizione 18,5x11,5x22 - 1
12. Raccordo G 3/4" - 4
13. Rubinetto sfera G 1/2" - 1
14. Dado G 1/2" - 2
15. Dado G 3/4" - 4
Questo kit fornisce tutti i componenti necessari per l'allacciamento posteriore di un impianto idraulico, con particolare attenzione alla corretta installazione e tenuta. Assicurarsi di seguire attentamente le istruzioni fornite per garantire un corretto funzionamento dell'impianto e prevenire eventuali problemi di perdite d'acqua.
