Riepilogo Tecnico: Componenti per impianti di riscaldamento a olio
informazioni dettagliate sui componenti per sistemi di riscaldamento a olio, in particolare sulla Serie MB-LACPT. Di seguito sono riportate le principali caratteristiche e specifiche tecniche:
Principali Caratteristiche:
- Valvole multifunzione Serie MULTIBLOC.
- Leva antincendio LACPT.

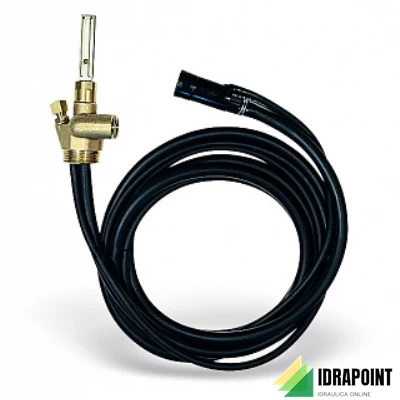

Unità di immersione multifunzione:
- Utilizzata per collegare il serbatoio del carburante al bruciatore.
- Combina 5 funzioni: aspirazione e ritorno del bruciatore, valvola di controllo, leva di chiusura rapida e connessione per indicatore remoto di livello TELEVAR.
- Corpo in ottone CW617N con elementi di immersione in Perbunan.
- Connessione al serbatoio maschio da 1”. Connessioni di aspirazione e ritorno femmina da 3/8”.
- Indicatore di livello TELEVAR, tubo di diametro 4 x 6 mm.
Valvole multifunzione Serie MULTIBLOC:
- Collegano il serbatoio del carburante alle tubazioni del bruciatore con una connessione da 1”.
Caratteristiche Tecniche:
- Pressione massima: 2 bar.
- Temperatura di esercizio: da 5°C a 60°C.
- Connessioni di aspirazione e ritorno delle tubazioni: 3/8”F con boccola per tubi da Ø 8, Ø 10, Ø 12.
- Connessione per indicatore di livello: Ø 4 x 6 mm.
- Lunghezza dell'immersione: 220 cm (MB220), 320 cm (MB320), 200 cm (MKF200).
- Connessione al serbatoio maschio da 1”.
Applicazione e Installazione:
- L'unità viene installata sopra il serbatoio, di solito nel pozzetto, attraverso una connessione femmina da 1”.
- La leva antincendio superiore viene utilizzata per interrompere rapidamente il flusso di carburante manualmente verso il riscaldamento centrale in caso di incendio.
- L'installazione richiede attenzione alle connessioni e all'orientamento delle tubazioni.
inoltre dettagli sulle specifiche tecniche, le istruzioni di installazione e le applicazioni dei componenti per garantire un corretto funzionamento del sistema di riscaldamento a olio.
