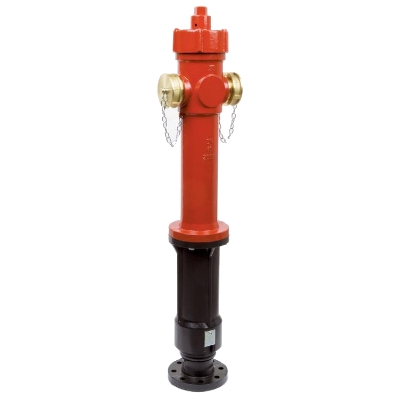

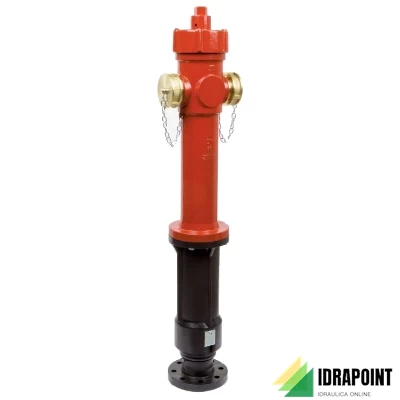

La scheda tecnica riguarda l'idrante soprasuolo modello EUR TIPO A con 2 sbocchi profondità 500, specificamente i modelli con diametri nominali (DN) 80, 100 e 150. Di seguito vengono forniti dettagli tecnici e parti di ricambio per ciascun modello:
Caratteristiche generali:
- Idrante soprasuolo modello EUR TIPO A con 2 sbocchi profondità 500
- Materiali principali utilizzati: ghisa, acciaio zincato, ottone, NBR (gomma nitrilica)
Parti principali:
1. Scatola valvola - Ghisa
2. Vite - Acciaio zincato
3. Rondella - Acciaio zincato
4. Anello Sede - Ottone
5. Guarnizione tenuta - NBR
6. Guarnizione scarico - NBR
7. Copriscarico - Acciaio zincato
8. Boccola scarico - Ottone
9. Vite M6 - Acciaio zincato
10. Spina elastica - Acciaio
11. Otturatore - Ghisa
12. Asta otturatore - Acciaio zincato
13. Vite - Acciaio zincato
14. Guarnizione - NBR
15. Colonna A con 2 sbocchi - Ghisa
16. Catenella - Acciaio zincato
17. Spina elastica - Acciaio
18. Attacco per madrevite - Ghisa
19. Oring - NBR
20. Attacco UNI DN 70 - Ottone
21. Guarnizione UNI - NBR
22. Tappo UNI DN 70 tipo A - Ottone
23. Madrevite - Ottone
24. Albero manovra - Ottone
25. Guarnizione - NBR
26. Coperchio - Ghisa
27. Vite - Acciaio zincato
28. Oring - NBR
29. Spina elastica - Acciaio
30. Cappellotto di manovra - Ghisa
Dati tecnici:
- Max. Coppia apertura/chiusura: 125 Nxm
- Min. Coppia Resistenza: 250 Nxm
- Numero di Giri per completa apertura: da 7 a 12 a seconda del DN
- Dimensioni variano a seconda del DN (80, 100, 150)
- Materiali principali: ghisa, acciaio zincato, ottone, NBR
Informazioni importanti:
- Gli idranti sono testati al 100% prima della vendita
- Perdite dal foro di drenaggio possono essere dovute a difetti di tenuta della sede o a mancata apertura completa dell'idrante
- Si consiglia un'accurata installazione e lavaggio dell'idrante per evitare problemi di tenuta
In caso di necessità di ricambi, sono fornite liste dettagliate per ciascun modello di idrante. Si consiglia di fare riferimento a queste informazioni per la manutenzione e la sostituzione delle parti.
Caratteristiche generali:
- Idrante soprasuolo modello EUR TIPO A con 2 sbocchi profondità 500
- Materiali principali utilizzati: ghisa, acciaio zincato, ottone, NBR (gomma nitrilica)
Parti principali:
1. Scatola valvola - Ghisa
2. Vite - Acciaio zincato
3. Rondella - Acciaio zincato
4. Anello Sede - Ottone
5. Guarnizione tenuta - NBR
6. Guarnizione scarico - NBR
7. Copriscarico - Acciaio zincato
8. Boccola scarico - Ottone
9. Vite M6 - Acciaio zincato
10. Spina elastica - Acciaio
11. Otturatore - Ghisa
12. Asta otturatore - Acciaio zincato
13. Vite - Acciaio zincato
14. Guarnizione - NBR
15. Colonna A con 2 sbocchi - Ghisa
16. Catenella - Acciaio zincato
17. Spina elastica - Acciaio
18. Attacco per madrevite - Ghisa
19. Oring - NBR
20. Attacco UNI DN 70 - Ottone
21. Guarnizione UNI - NBR
22. Tappo UNI DN 70 tipo A - Ottone
23. Madrevite - Ottone
24. Albero manovra - Ottone
25. Guarnizione - NBR
26. Coperchio - Ghisa
27. Vite - Acciaio zincato
28. Oring - NBR
29. Spina elastica - Acciaio
30. Cappellotto di manovra - Ghisa
Dati tecnici:
- Max. Coppia apertura/chiusura: 125 Nxm
- Min. Coppia Resistenza: 250 Nxm
- Numero di Giri per completa apertura: da 7 a 12 a seconda del DN
- Dimensioni variano a seconda del DN (80, 100, 150)
- Materiali principali: ghisa, acciaio zincato, ottone, NBR
Informazioni importanti:
- Gli idranti sono testati al 100% prima della vendita
- Perdite dal foro di drenaggio possono essere dovute a difetti di tenuta della sede o a mancata apertura completa dell'idrante
- Si consiglia un'accurata installazione e lavaggio dell'idrante per evitare problemi di tenuta
In caso di necessità di ricambi, sono fornite liste dettagliate per ciascun modello di idrante. Si consiglia di fare riferimento a queste informazioni per la manutenzione e la sostituzione delle parti.
