istruzioni dettagliate per l'installazione del kit sonda mandata impianto per la caldaia VICTRIX PRO, codice 3.024245. Di seguito viene fornito un riepilogo tecnico dettagliato per un installatore o tecnico specializzato:
1. Avvertenze Generali:
- Tutti i prodotti devono essere protetti con imballaggi adeguati durante il trasporto.
- Il materiale deve essere conservato in ambienti asciutti e protetto dalle intemperie.
- È necessario rispettare le normative vigenti e i principi della buona tecnica durante l'installazione e la manutenzione.
2. Componenti del Kit:
- Fascetta 8 x 550 - Quantità: 1

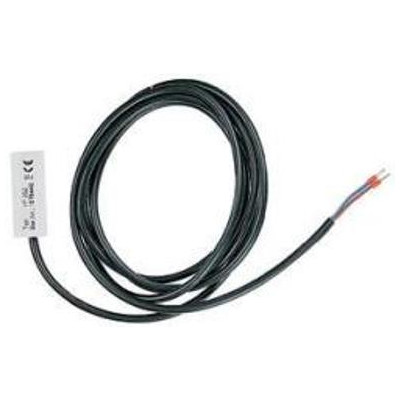

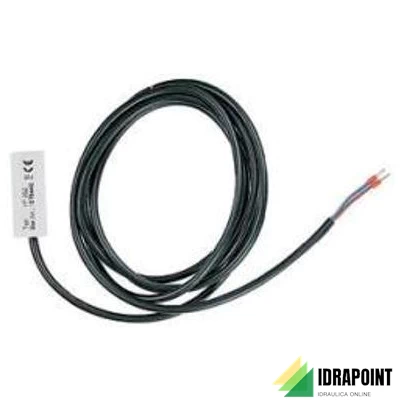

- Sonda mandata impianto - Quantità: 1
- Siringa pasta termoconduttiva - Quantità: 1
3. Montaggio della Sonda:
- Aprire il coperchio e forare il passacavo in gomma.
- Passare i cavi di collegamento attraverso il passacavo e collegarli alla morsettiera della sonda.
- Chiudere il coperchio e applicare la pasta termoconduttiva sulla parte metallica della sonda.
- Fissare saldamente la sonda alla tubazione utilizzando la fascetta fornita.
- Tagliare eventuali parti in eccesso della fascetta.
4. Allacciamento Elettrico:
- La lunghezza massima dei cavi è di 25 metri tra la caldaia e la sonda mandata impianto.
- La sezione dei cavi deve essere compresa tra 0,5 e 1,5 mm2, con una guaina protettiva di diametro compreso tra Ø 3 e 7 mm.
5. Schema Elettrico:
- La sonda mandata impianto (NTC) deve essere collegata alla caldaia MASTER, specialmente se si tratta di caldaie collegate in cascata.
In conclusione, è fondamentale seguire attentamente le istruzioni fornite per garantire un'installazione corretta e sicura del kit sonda mandata impianto. Assicurarsi di rispettare le normative vigenti e di coinvolgere personale qualificato per l'installazione e la manutenzione.
