DETTAGLI DEL PRODOTTO
IL KIT E DIMENSIONATO PER IL FUNZIONAMENTO DI UNA CALDAIA SINGOLA IN ABBINAMENTO DA UN BOLLITORE SEPARATO PER LA PRODUZIONE DI ACS.
LA POTENZA DELLA CALDAIA IN FUNZIONAMENTO SANITARIO DEVE ESSERE TARATA IN BASE ALLA POTENZA DI SCAMBIO TERMICO DEL SERPENTINO IN DOTAZIONE AL BOLLITORE.
LA VALVOLA DEVIATRICE VIENE INSTALLATA SUL TUBO DI MANDATA IN ABBINAMENTO AD UN COLLETTORE CIECO CHE PERMETTE DI MANTENERE RIDOTTI GLI INGOMBRI DI INSTALLAZIONE.
IL KIT E FORNITO DI SERIE DI UNA SONDA NTC DA APPLICARE ALL'UNITA BOLLITORE ESTERNA E DA COLLEGARE ALLA SCHEDA DI CALDAIA PREVIA ELIMINAZIONE DELLA SONDA TEMPERATURA EVENTUALMENTE GIA INSTALLATA SULL'UNITA BOLLITORE.
L'INSTALLAZIONE DEL KIT COMPORTA L'UTILIZZO DI UN CRONOTERMOSTATO ON-OFF PER LA GESTIONE DEL GENERATORE.
- Il kit è progettato per il funzionamento di una caldaia singola abbinata a un bollitore separato per la produzione di acqua calda sanitaria (ACS).
- La potenza della caldaia in modalità sanitaria deve essere tarata in base alla potenza di scambio termico del serpentino fornito con il bollitore.
- La valvola deviatrice, alimentata a 230 Vac, viene installata sul tubo di mandata insieme a un collettore cieco per ridurre gli ingombri di installazione.
- Il kit include una sonda NTC da montare sull'unità bollitore esterna e da collegare alla scheda della caldaia, previa rimozione della sonda temperatura eventualmente già presente sull'unità bollitore.
- L'installazione del kit richiede l'uso di un cronotermostato On-Off per la gestione del generatore.
- La caldaia ha un grado di isolamento elettrico IPX5D, consentendo l'installazione anche all'esterno senza protezioni aggiuntive. Si consiglia comunque di coibentare le tubazioni esterne e proteggere il kit dagli agenti atmosferici in base al grado di protezione elettrica.

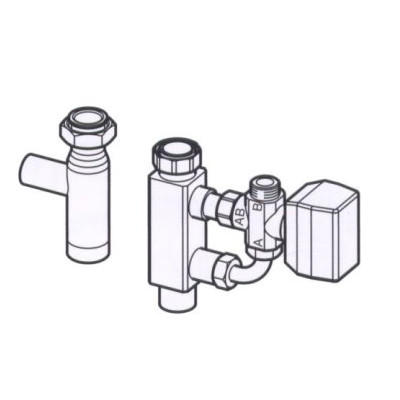

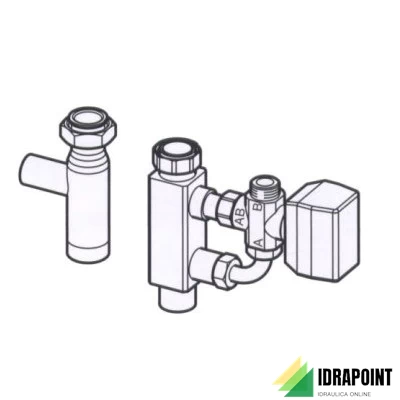

- Componenti inclusi nel kit: guarnizioni, tronchetto di ritorno e di mandata coibentati per l'unità bollitore, valvola a tre vie in ottone, motore di azionamento valvola, tubo di raccordo.
- La legenda fornisce informazioni dettagliate sui componenti inclusi nel kit, come le dimensioni delle guarnizioni e dei tronchetti, nonché la posizione delle mandate e dei ritorni nel sistema.
- Coefficiente di portata Kv della valvola a tre vie: 7,9.
Questo kit fornisce una soluzione efficiente per l'abbinamento di una caldaia e un bollitore separato per la produzione di acqua calda sanitaria, garantendo un funzionamento ottimale e una corretta gestione termica del sistema. È importante seguire attentamente le istruzioni di installazione e taratura per garantire prestazioni ottimali e sicurezza del sistema.
