DETTAGLI DEL PRODOTTO
AVVIA ED ARRESTA LA POMPA IN FUNZIONE DELL’APERTURA O CHIUSURA DEGLI UTILIZZI. È DOTATO DI ATTACCHI MASCHIO 1”1/4 PER GARANTIRE MAGGIORE PORTATA.
ARRESTA LA POMPA IN CASO DI MANCANZA D’ACQUA E LA PROTEGGE DALLA MARCIA A SECCO. È DOTATO DI RIARMI AUTOMATICI IN CASO DI BLOCCO E DI FUNZIONE ANTIBLOCCAGGIO.
NON NECESSITA DI VASO D’ESPANSIONE, VALVOLA DI RITEGNO, FILTRO E RACCORDI.

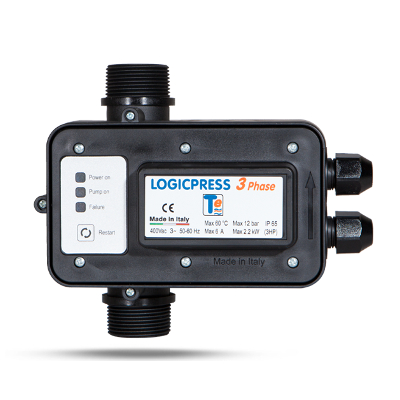

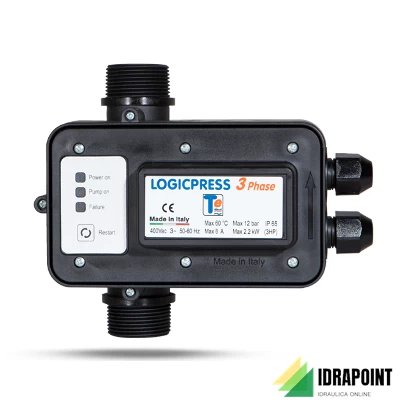

Informazioni dettagliate su un apparecchio per il controllo e la protezione di pompe trifase, chiamato LOGICPRESS 3PHASE. Di seguito, riassumo le principali caratteristiche tecniche e le istruzioni per l'installazione e l'avviamento dell'apparecchio:
Caratteristiche tecniche:
- Tensione di linea trifase: 400 Vac
- Tensione motore pompa trifase: 400 V Y
- Variazioni di tensione accettabili: +/- 10%
- Frequenza: 50-60 Hz
- Corrente massima: 6 A
- Potenza massima: 2,2 kW (3 HP)
- Indice di protezione: IP 65
- Pressione di esercizio massima: 12 bar
- Temperatura di esercizio massima: 65 °C
- Flusso minimo: ~ 1 l/min
- Attacchi maschio: Gc 1”1/4
- Cavi elettrici cablati di serie: H07RN-F 4x1,5mm²
- Certificazioni: TÜV SÜD
Pannello di controllo:
- Segnalazioni delle fasi e delle anomalie di funzionamento: POWER ON, PUMP ON, FAILURE, RESTART
- Led verde acceso: apparecchio in tensione
- Led giallo acceso: pompa in marcia
- Led rosso intermittente: mancanza d'acqua
- Pulsante di reset dopo anomalia
- Made in Italy
- Patent Pending
Installazione e avviamento:
L'apparecchio può essere montato direttamente sulla pompa o tra la pompa e il primo utilizzo. I collegamenti elettrici devono essere eseguiti correttamente, verificando il senso di rotazione del motore. Dopo aver aperto un utilizzo e dato tensione, il Led verde Power on si accende, la pompa si avvia (Led giallo Pump On acceso) e rimane in funzione per alcuni secondi per mettere in pressione l'impianto. Se il tempo è insufficiente, l'apparecchio ferma la pompa (Led rosso Failure intermittente). È possibile riavviare tenendo premuto il pulsante Restart. L'apparecchio avvierà e arresterà la pompa in base all'apertura e chiusura dell'utilizzo.
Optionals:
- Riarmi automatici e funzione antibloccaggio: l'apparecchio effettua automaticamente tentativi di riarmo in caso di mancanza d'acqua. L'utente può anche riarmare manualmente tenendo premuto il pulsante Restart.
- Versioni disponibili con attacchi maschio Gc 1”, cavi elettrici cablati, ripartenza regolabile tra 1,5 e 3 bar, manometro.
anche un diagramma delle perdite di carico e informazioni sulla scelta dell'apparecchio con il valore di ripartenza adeguato in base alle esigenze.
In sintesi, LOGICPRESS 3PHASE è un apparecchio versatile e completo per il controllo e la protezione di pompe trifase, con funzionalità di riarmo automatico e protezione contro la marcia a secco, adatto per diverse applicazioni idrauliche.
Caratteristiche tecniche:
- Tensione di linea trifase: 400 Vac
- Tensione motore pompa trifase: 400 V Y
- Variazioni di tensione accettabili: +/- 10%
- Frequenza: 50-60 Hz
- Corrente massima: 6 A
- Potenza massima: 2,2 kW (3 HP)
- Indice di protezione: IP 65
- Pressione di esercizio massima: 12 bar
- Temperatura di esercizio massima: 65 °C
- Flusso minimo: ~ 1 l/min
- Attacchi maschio: Gc 1”1/4
- Cavi elettrici cablati di serie: H07RN-F 4x1,5mm²
- Certificazioni: TÜV SÜD
Pannello di controllo:
- Segnalazioni delle fasi e delle anomalie di funzionamento: POWER ON, PUMP ON, FAILURE, RESTART
- Led verde acceso: apparecchio in tensione
- Led giallo acceso: pompa in marcia
- Led rosso intermittente: mancanza d'acqua
- Pulsante di reset dopo anomalia
- Made in Italy
- Patent Pending
Installazione e avviamento:
L'apparecchio può essere montato direttamente sulla pompa o tra la pompa e il primo utilizzo. I collegamenti elettrici devono essere eseguiti correttamente, verificando il senso di rotazione del motore. Dopo aver aperto un utilizzo e dato tensione, il Led verde Power on si accende, la pompa si avvia (Led giallo Pump On acceso) e rimane in funzione per alcuni secondi per mettere in pressione l'impianto. Se il tempo è insufficiente, l'apparecchio ferma la pompa (Led rosso Failure intermittente). È possibile riavviare tenendo premuto il pulsante Restart. L'apparecchio avvierà e arresterà la pompa in base all'apertura e chiusura dell'utilizzo.
Optionals:
- Riarmi automatici e funzione antibloccaggio: l'apparecchio effettua automaticamente tentativi di riarmo in caso di mancanza d'acqua. L'utente può anche riarmare manualmente tenendo premuto il pulsante Restart.
- Versioni disponibili con attacchi maschio Gc 1”, cavi elettrici cablati, ripartenza regolabile tra 1,5 e 3 bar, manometro.
anche un diagramma delle perdite di carico e informazioni sulla scelta dell'apparecchio con il valore di ripartenza adeguato in base alle esigenze.
In sintesi, LOGICPRESS 3PHASE è un apparecchio versatile e completo per il controllo e la protezione di pompe trifase, con funzionalità di riarmo automatico e protezione contro la marcia a secco, adatto per diverse applicazioni idrauliche.
