Informazioni tecniche dettagliate sui prodotti per l'idraulica della linea Geberit PE, in particolare sui raccordi di ispezione.

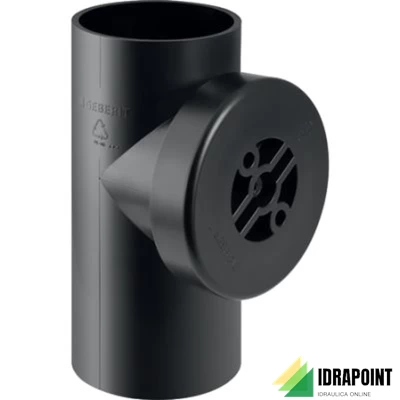

Braghe d'ispezione 90° Geberit PE con apertura rotonda per l'ispezione
- Materiali: PE-HD
- Caratteristiche: Resistente ai raggi UV
- Dotazione: Guarnizione in EPDM, tappo di chiusura in PP
- Applicazioni: Utilizzato per l'ispezione delle acque reflue nere e bianche
Dati Tecnici:
| Art. no. | d, ø [mm] | d1, ø [mm] | A [cm] | H [cm] | X1 [cm] | X3 [cm] | K1 [cm] | K3 [cm] |
|----------|-----------|------------|--------|--------|---------|---------|---------|---------|
| 365.451.16 .1 | 75 | 17,5 | 10,5 | 74,5 | 9 | 17 | 2 | 10 |
| 366.451.16 .1 | 90 | 20 | 12 | 83 | 10 | 18 | 3 | 16 |
| 367.456 .16 .1 | 110 | 24 | 13,5 | 104,5 | 10,5 | 19 | 4 | 20 |
Braga d'ispezione 90° Geberit PE con apertura ovale per l'ispezione
- Materiali: PE-HD
- Caratteristiche: Resistente ai raggi UV
- Dotazione: Guarnizione in EPDM, tappo di chiusura in ghisa grigia, nera laccata a immersione
Dati Tecnici:
| Art. no. | d, ø [mm] | A [cm] | H [cm] | h [cm] | X [cm] | K [cm] |
|----------|-----------|--------|--------|--------|-------|-------|
| 367.454.16 .1 | 110 | 40 | 28 | 20 | 3 | 11 |
| 368.454.16 .1 | 125 | 41 | 28 | 20,5 | 4 | 12 |
| 369.454.16 .1 | 160 | 43 | 28 | 21,5 | 4 | 12.89 |
In entrambi i casi, i raccordi sono realizzati in materiale PE-HD resistente ai raggi UV e sono dotati di guarnizioni in EPDM per una tenuta efficace. I dati tecnici forniti includono le dimensioni, i materiali e le caratteristiche principali di ciascun prodotto, utili per l'installazione e la manutenzione da parte di tecnici specializzati.
Se hai bisogno di ulteriori dettagli o chiarimenti su specifiche tecniche, non esitare a chiedere.
