DETTAGLI DEL PRODOTTO

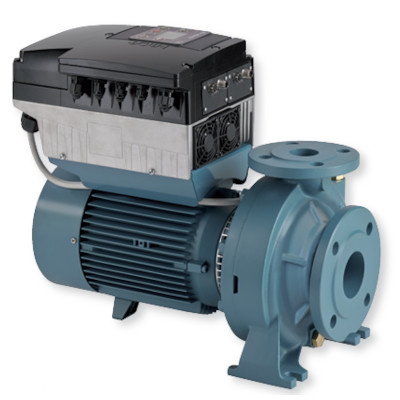

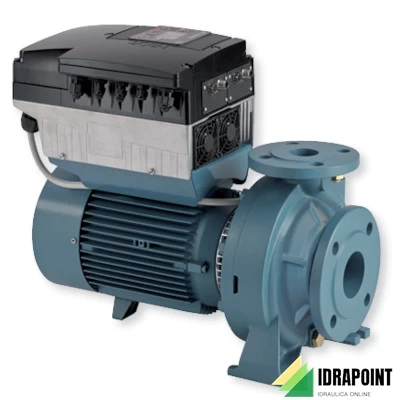

CALPEDA NMM 2/A/A ELETTROPOMPA CENTRIFUGA MONOBLOCCO MONOFASE CON BOCCHE FILETTATE HA UN DESIGN COMPATTO CHE PERMETTE DI INSTALLARE CON SEMPLICITÀ IL PRODOTTO ANCHE IN SPAZI RIDOTTI.
IL DIMENSIONAMENTO DEI CUSCINETTI, DELL’ALBERO E DELLA STRUTTURA MECCANICA SONO STUDIATI IN MODO TALE DA GARANTIRE LA RIDUZIONE DELLE SOLLECITAZIONI OTTENENDO UN’ELEVATA AFFIDABILITÀ IN TUTTE LE CONDIZIONI DI FUNZIONAMENTO.
informazioni dettagliate sulle pompe centrifughe monoblocco con bocche flangiate, specificando le caratteristiche tecniche, le prestazioni e i materiali utilizzati.
1. Esecuzione delle pompe:
- Le pompe sono elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico fino a 30 kW, con costruzione per motori normalizzati IEC.
- Corpo pompa con bocca di aspirazione assiale e bocca di mandata radiale in alto, con dimensioni principali e prestazioni secondo EN 733.
- Disponibili in versione NM(S) con corpo pompa e raccordo in ghisa, e versione B-NM(S) con corpo pompa e raccordo/coperchio in bronzo.
2. Impieghi e limiti d'impiego:
- Adatte per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa.
- Utilizzate per approvvigionamento d'acqua, impianti di riscaldamento, condizionamento, raffreddamento, circolazione, applicazioni civili e industriali, impianti antincendio e irrigazione.
- Limiti d'impiego: temperatura liquido da -10 °C a +90 °C, temperatura ambiente fino a 40 °C, altezza di aspirazione manometrica fino a 7 m, pressione finale massima ammessa nel corpo pompa di 10 bar, servizio continuo.
3. Motore:
- Motore ad induzione a 2 poli, 50 Hz, con isolamento classe F e protezione IP 54.
- Disponibili in versioni trifase 230/400 V ±10% fino a 75 kW e 400/690 V ±10% da 4 a 75 kW.
- Classe alta efficienza IE2 per motori trifasi da 0,75 kW.
- Esecuzione secondo norme EN 60034-1 e EN 60034-30.
- Possibilità di esecuzioni speciali su richiesta, come altre tensioni, protezione IP 55, tenuta meccanica speciale, ecc.
4. Materiali:
- Componenti realizzati in ghisa, bronzo, ottone e acciaio inossidabile, con tenuta meccanica in carbone-ceramica-NBR.
- Albero in acciaio AISI 303 o AISI 430, a seconda della potenza del motore.
- Controflange in acciaio Fe 430B.
5. Campo di applicazione:
- Le pompe sono progettate per funzionare a una velocità di circa 2900 giri/min.
- Le prestazioni delle pompe sono dettagliate in termini di portata (Q) e prevalenza (H) a diverse potenze e dimensioni.
Questo riepilogo fornisce informazioni essenziali per un installatore o tecnico specializzato interessato a selezionare, installare e mantenere le pompe centrifughe monoblocco con bocche flangiate descritte nel documento.
