Ecco un riepilogo tecnico dettagliato dei quadri elettrici per elettropompe :

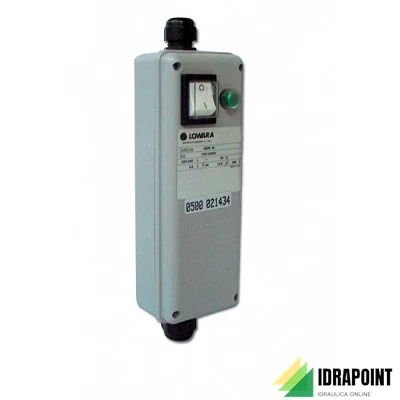

Serie QSM
- Impieghi: Protezione e comando di una elettropompa sommersa monofase da 4".
- Dati Caratteristici:
- Comando manuale tramite interruttore generale.
- Tensione di alimentazione: 1 x 220-230 V ±5%.
- Frequenza: 50 Hz.
- Potenze da 0,25 a 1,1 kW.
- Avviamento motori diretto.
- Grado di protezione IP 44.
- Temperatura ambiente: da -5 a +40 °C.
- Fissaggio a parete.
- Involucro in materiale plastico.
- Condensatore incorporato.
- Interruttore generale bipolare.
- Esecuzioni su richiesta:
- Versione con protezione contro le sovratensioni (parafulmini).
- Versione senza protezione termica interna quadro per pompe serie Scuba con protezione incorporata esclusivamente per 0,55, 0,9 e 1,1 kW.
Serie QPC
- Impieghi: Protezione e comando di una elettropompa sommersa monofase da 4".
- Dati Caratteristici: Simili alla serie QSM, con differenze nelle dimensioni e nella presenza di accessori come lampada spia e protezione termica.
Serie QPCS
- Impieghi: Protezione e comando di una elettropompa sommersa monofase da 4".
- Dati Caratteristici: Simili alla serie QPC, ma con comando automatico tramite contatto di abilitazione esterna e aggiunta di accessori come led di segnalazione, scaricatori di protezione delle sovratensioni e controllo della marcia a secco.
Serie QMC
- Impieghi: Protezione e comando di una elettropompa sommersa monofase da 4".
- Dati Caratteristici: Simili alle serie precedenti, ma con involucro in materiale metallico e presenza di accessori come modulo monofase DPF per la protezione contro le sovratensioni.
Serie QM
- Impieghi: Protezione e comando di una elettropompa di superficie monofase.
- Dati Caratteristici: Comando tramite contatto di abilitazione esterna, potenze da 0,25 a 2,2 kW, grado di protezione IP 54, e predisposizione per il controllo della marcia a secco con galleggiante o pressostato.
Serie QTD
- Impieghi: Protezione e comando di una elettropompa di superficie o sommersa trifase.
- Dati Caratteristici: Comando tramite contatto di abilitazione esterna, potenze da 0,37 a 9,2 kW, grado di protezione IP 54, e predisposizione per il controllo della marcia a secco con galleggiante o pressostato.
I quadri elettrici presentati offrono diverse soluzioni per la protezione e il comando di elettropompe monofase e trifase, con varie opzioni di potenza e caratteristiche specifiche per diversi impieghi. La scelta del quadro più adatto dipenderà dalle esigenze specifiche dell'impianto idraulico da realizzare.
