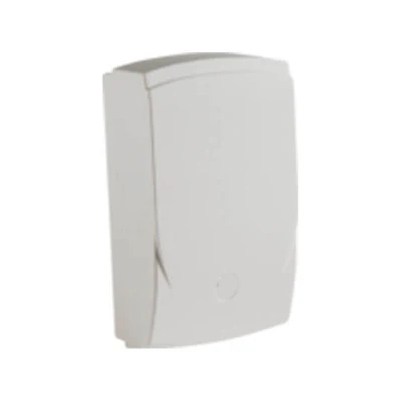

Informazioni tecniche dettagliate su un kit multizona per impianti di riscaldamento prodotto da Immergas.
DESCRIZIONE DEL DISPOSITIVO:
- Il kit Multizona è progettato per gestire impianti di riscaldamento a zone miste, con zone ad alta e bassa temperatura.
- Ogni scheda del kit può controllare diverse configurazioni di zone, inclusi fino a 4 zone ad alta temperatura o 1 zona ad alta temperatura e 1 zona a bassa temperatura.
- La comunicazione seriale tra la scheda, la caldaia e i controlli remoti consente un maggiore comfort e un'efficienza energetica aggiuntiva del 5%.
- È necessario almeno un CAR v2 MASTER collegato all'interfaccia multizona per il funzionamento del sistema.
- La scheda supporta fino a 4 controlli remoti dedicati e può gestire richieste di temperatura di Classe VIII.
DATI TECNICI:
- Alimentazione: 230 Vac +10% / -15%
- Temperatura di funzionamento: -10 °C / +60 °C
- Fusibile di rete: 3,15 AF
- Uscite relè: 230 VAC, 0,5 A Max
- Dimensioni: 110 x 175 x 50 mm
- Protezione impianto elettrico: IP20
- Sezione minima cavi: 0,5 mm²
ALLACCIAMENTO ELETTRICO:
- Il kit ha un grado di protezione IP20 e richiede un efficace impianto di messa a terra secondo le norme di sicurezza.
- È necessario separare l'alimentazione elettrica da altri collegamenti in bassa tensione.
- Il collegamento elettrico deve essere realizzato con cavi di sezione compresa tra 0,50 mm² e 2,5 mm² e non deve superare i 15 metri di lunghezza.
SEGNALAZIONI GUASTI ED ANOMALIE:
- una tabella con codici di errore e relative cause, soluzioni e stati della caldaia per diverse anomalie possibili.
- In caso di persistenza di blocchi o anomalie, è consigliabile contattare un'impresa abilitata per l'assistenza.
anche istruzioni dettagliate per il fissaggio della centralina, la composizione del kit e l'utilizzo del sistema, inclusi schemi elettrici e indicazioni sull'impostazione della temperatura e sul funzionamento del sistema.
Questo riepilogo fornisce un'ampia panoramica tecnica del kit multizona Immergas, utilizzando il linguaggio e le specifiche tipiche del settore per un installatore o tecnico specializzato.
