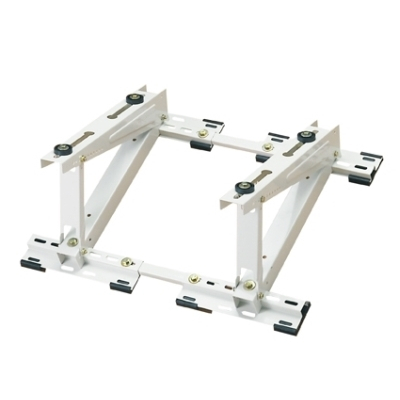

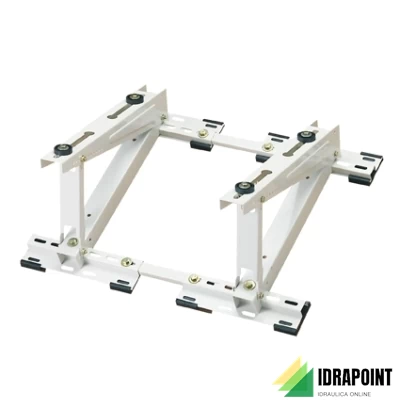

Informazioni dettagliate sui prodotti per l'idraulica, in particolare sulla staffa mod. Tetto Trasversale "TSTT 140" del marchio Tecnosystemi S.p.A. Di seguito un riepilogo tecnico dettagliato per un installatore o un tecnico specializzato:
Componenti:
- A: 4 piastre di supporto
- B: 2 particolari di collegamento
- C: 2 bracci portamensola
- D: 2 mensole
- E: 2 puntoni
- F: 4 bulloni M8x15,4, rondelle 24x24, piastre 50x22x13M8
- G: 4 bulloni M8x35, 4 rondelle 24x2
- H: 6 tubicini 10x50, 6 rondelle 14x1, 6 dadi M6, 6 bulloni 6x65
- I: 2 tasselli con occhiolo 8x70, 2 fili per ancoraggio
- L: 8 gommini da tetto
- M: 4 bulloni M8x35, 4 dadi M8, 4 rondelle 24x2, 4 antivibranti
Fasi di Montaggio:
1. Inserire il braccio portamensola "C" nella piastra di supporto "A" e fissare con il particolare "G".
2. Inserire la mensola "D" nel braccio portamensola "C" e fissare con parte della bulloneria "H".
3. Inserire il particolare di collegamento "B" nella piastra di supporto "A" e fissare con il particolare "F".
4. Fissare il puntone da tetto "E" al braccio porta mensola "C", regolare l'inclinazione desiderata e stringere i bulloni.
5. Ancorare la staffa vicino a un muro o camino utilizzando il particolare "I" e fissare il tutto.
Garanzia:
- La garanzia ha durata di 1 anno dalla data di consegna e copre i difetti del materiale, escludendo le merci non prodotte dal fornitore.
- La garanzia non copre danni causati da trasporto non idoneo, uso improprio del prodotto, mancata manutenzione, riparazioni non autorizzate, ecc.
Smaltimento:
- Alla fine della vita utile del prodotto, non smaltirlo con i rifiuti urbani. Consegnalo presso centri di raccolta differenziata o rivenditori che offrono questo servizio.
istruzioni dettagliate per il montaggio della staffa e informazioni importanti sulla garanzia e lo smaltimento corretto del prodotto. È fondamentale seguire attentamente le istruzioni fornite per garantire un'installazione corretta e sicura.
