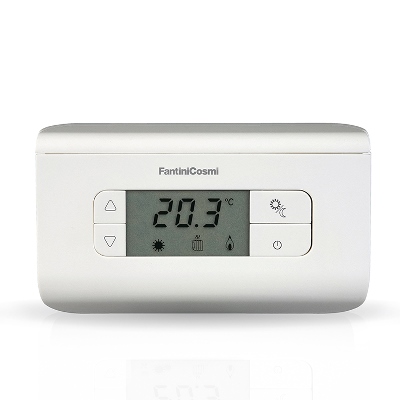

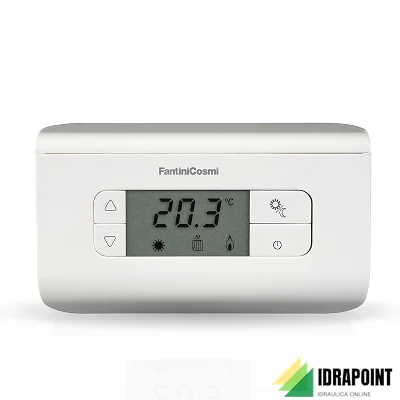

Termostato elettronico a microprocessore, per il comando di impianti di riscaldamento e di
condizionamento.
Il modello CH115 ha la possibilità di collegamento a una sonda secondaria per la temperatura di minima T/min e temperatura di massima T/max.
Caratteristiche generali
- Ampio display con icone grafiche abbinate ai tasti frontali per la scelta del modo di funzionamento.
- Scelta della visualizzazione della temperatura in Celsius o Fahrenheit.
- Durata delle pile superiore a 4 anni.
- Indicazione di carica insufficiente delle pile.
- Temperatura massima ambiente 45°C.

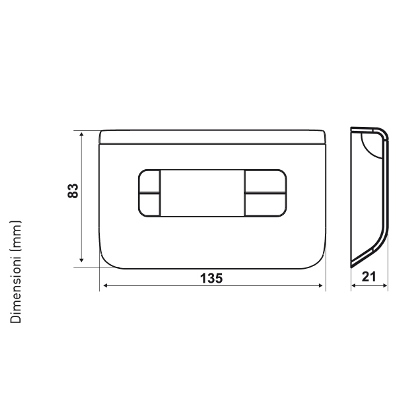

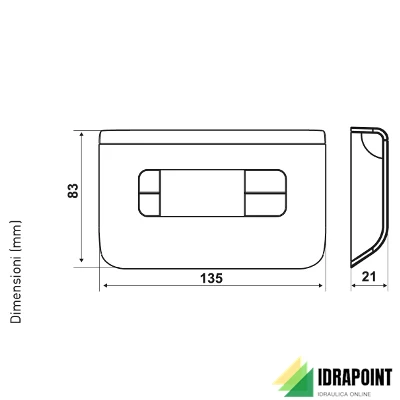

- Dimensioni 135 x 83 x 21mm.
- Sonda esterna pavimento disponibile come accessorio per la versione CH115-16.
Caratteristiche elettriche
- Alimentazione con 2 batterie AA da 1,5V alcaline lunga durata.
- Microdisconnesione 1B
- Contatto in commutazione libero da tensione.
Il documento in questione riguarda un termostato elettronico a microprocessore, il modello CH115-16, progettato per il comando di impianti di riscaldamento e condizionamento. Di seguito, un riepilogo tecnico dettagliato dei dati forniti nel PDF:
Caratteristiche Principali:
- Il termostato CH115-16 può essere collegato a una sonda secondaria per monitorare la temperatura di minima e massima.
- Alimentazione: 2 batterie AA da 1,5V alcaline a lunga durata.
- Microdisconnesione 1B.
- Contatto in commutazione libero da tensione.
Varianti Disponibili:
- CH115 BIANCO
- CH116 SILVER
- CH117 ANTRACITE
- CH115-16 BIANCO
Caratteristiche Elettriche:
- Temperatura di funzionamento: da 2 a 40 °C
- Scala di regolazione della temperatura: da 0,5 a 10 ÷ da 10 a 50 °C
- Alimentazione: 2 batterie AA
- Portata dei contatti: 5(3)A per CH115 e 16(4)A per CH115-16
- Grado di protezione: IP20
Normative e Omologazioni:
- Conforme alle norme EN 60730-2-9.
- Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)
Caratteristiche Aggiuntive:
- Display con icone grafiche per la scelta del modo di funzionamento.
- Scelta della visualizzazione della temperatura in Celsius o Fahrenheit.
- Durata delle pile superiore a 4 anni.
- Temperatura massima ambiente: 45 °C.
- Dimensioni: 135 x 83 x 21mm.
Funzionamento:
- Modalità di funzionamento: COMFORT, ECONOMY, OFF (antigelo o spegnimento totale).
- Temperature impostabili: da 2 a 40°C per COMFORT ed ECONOMY, da 0 a 7°C per OFF (antigelo).
- Gestione ESTATE-INVERNO: possibilità di collegare una sonda limite per la temperatura di minima e massima.
Accessori Opzionali:
- EC19 (solo per CH115-16): sonda limite temperatura T/min e T/max.
Installazione:
- Montaggio a parete, su scatola incasso 3 moduli o su scatola tonda interasse 60 mm.
- Collegamento all’utilizzatore con due fili, senza modifiche all’impianto esistente.
Questo termostato offre funzionalità avanzate, una facile installazione e una gestione precisa della temperatura per impianti di riscaldamento e condizionamento. Spero che questo riepilogo tecnico dettagliato sia di aiuto per gli installatori o tecnici specializzati.
Caratteristiche Principali:
- Il termostato CH115-16 può essere collegato a una sonda secondaria per monitorare la temperatura di minima e massima.
- Alimentazione: 2 batterie AA da 1,5V alcaline a lunga durata.
- Microdisconnesione 1B.
- Contatto in commutazione libero da tensione.
Varianti Disponibili:
- CH115 BIANCO
- CH116 SILVER
- CH117 ANTRACITE
- CH115-16 BIANCO
Caratteristiche Elettriche:
- Temperatura di funzionamento: da 2 a 40 °C
- Scala di regolazione della temperatura: da 0,5 a 10 ÷ da 10 a 50 °C
- Alimentazione: 2 batterie AA
- Portata dei contatti: 5(3)A per CH115 e 16(4)A per CH115-16
- Grado di protezione: IP20
Normative e Omologazioni:
- Conforme alle norme EN 60730-2-9.
- Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)
Caratteristiche Aggiuntive:
- Display con icone grafiche per la scelta del modo di funzionamento.
- Scelta della visualizzazione della temperatura in Celsius o Fahrenheit.
- Durata delle pile superiore a 4 anni.
- Temperatura massima ambiente: 45 °C.
- Dimensioni: 135 x 83 x 21mm.
Funzionamento:
- Modalità di funzionamento: COMFORT, ECONOMY, OFF (antigelo o spegnimento totale).
- Temperature impostabili: da 2 a 40°C per COMFORT ed ECONOMY, da 0 a 7°C per OFF (antigelo).
- Gestione ESTATE-INVERNO: possibilità di collegare una sonda limite per la temperatura di minima e massima.
Accessori Opzionali:
- EC19 (solo per CH115-16): sonda limite temperatura T/min e T/max.
Installazione:
- Montaggio a parete, su scatola incasso 3 moduli o su scatola tonda interasse 60 mm.
- Collegamento all’utilizzatore con due fili, senza modifiche all’impianto esistente.
Questo termostato offre funzionalità avanzate, una facile installazione e una gestione precisa della temperatura per impianti di riscaldamento e condizionamento. Spero che questo riepilogo tecnico dettagliato sia di aiuto per gli installatori o tecnici specializzati.
