Informazioni dettagliate sui prodotti per impianti idraulici della serie R473 e R473M, che sono teste elettrotermiche normalmente chiuse utilizzate per il controllo della temperatura ambiente.
Caratteristiche principali:
- Le teste elettrotermiche della serie R473 hanno un cavo a 2 conduttori per il collegamento a termostati ambiente o centraline di regolazione.

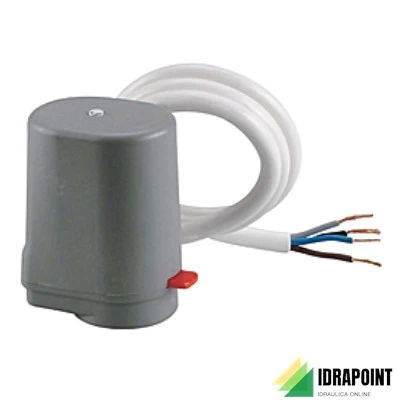

- Le teste elettrotermiche della serie R473M hanno un cavo a 4 conduttori con microinterruttore di fine corsa per il comando di circolatori o valvole di zona.
- Sono dotate di un indicatore meccanico di posizione che permette di visualizzare l'apertura o chiusura della valvola.
- Presentano una leva di blocco manuale di colore rosso per facilitare l'installazione sulle valvole e/o collettori.
Dati tecnici principali:
- Prodotto conforme alle Direttive EMC e B.T.
- Stato in assenza di tensione: normalmente chiuso (N.C.).
- Movimento lineare con corsa utile dell'attuatore di 2,4 mm.
- Tensione di impulso nominale: 4 kV.
- Grado di protezione: IP40.
- Temperatura ambiente di impiego: -5÷50 °C.
- Materiale involucro: PBT autoestinguente V0-UL94.
Versioni e codici:
- R473X221, R473X222 per alimentazione a 230 V o 24 V con cavo a 2 conduttori.
- R473MX221, R473MX222 per alimentazione a 230 V o 24 V con cavo a 4 conduttori e microinterruttore di fine corsa.
Installazione:
- Le teste possono essere installate su valvole termostatizzabili e/o collettori con attacchi standard Giacomini utilizzando l'apposita ghiera dentata fornita insieme alle teste.
- L'installazione può essere effettuata in posizione orizzontale o verticale, ma non capovolta.
Dati elettrici:
- Potenza assorbita: 2,5 W.
- Tensione di alimentazione: 230 V o 24 V.
- Corrente di spunto max: fino a 0,35 A.
- Sezione cavo alimentazione: 2 x 0,50 mm2 o 4 x 0,50 mm2.
Collegamenti elettrici:
- Diverse possibilità di collegamento per soddisfare varie necessità impiantistiche.
- Le teste R473M con microinterruttore di fine corsa consentono azionamenti di circolatori o valvole di zona.
inoltre avvertenze sull'installazione e l'uso corretto delle teste elettrotermiche, inclusi dettagli sui collegamenti elettrici e le specifiche tecniche per ciascuna versione. Infine, sono forniti contatti per ulteriori informazioni e assistenza tecnica.
