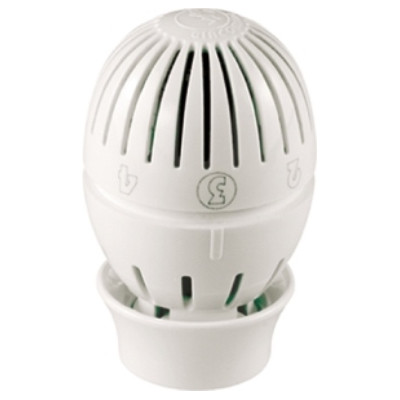

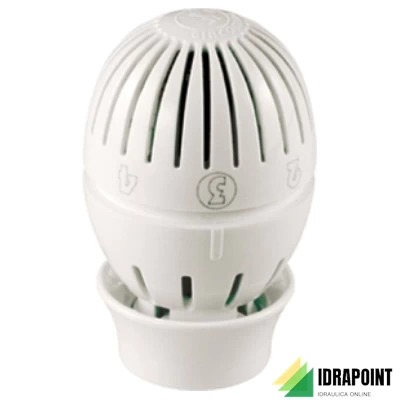

Riepilogo Tecnico: Testa Termostatica con Sensore a Liquido R470
Dati Tecnici:
- Campo di temperatura in abbinamento ai corpi valvola: 5÷110 °C
- Pressione massima di esercizio in abbinamento ai corpi valvola: 10 bar
- Pressione differenziale massima nella valvola: 1,4 bar (3/8”, 1/2”), 0,7 bar (3/4”)
- Taratura minima testa: 8 °C in posizione *
- Taratura massima testa: 32 °C in posizione
- Valore di isteresi dichiarato: 0,4 K
- Influenza della pressione differenziale dichiarata: 0,55K
- Tempi di risposta dichiarati: vedi tabella
- Influenza della temperatura dell’acqua dichiarata: vedi tabella
Descrizione e Funzionamento:
Le teste termostatiche R470 sono progettate per regolare la temperatura con precisione, consentendo di adattare le temperature degli ambienti alle esigenze specifiche. Il funzionamento si basa sulla variazione di temperatura dell'ambiente che influisce sul volume del liquido nel sensore interno, regolando l'apertura o la chiusura della valvola per modulare la portata di acqua e mantenere costante la temperatura desiderata.
Impiego:
Le teste termostatiche R470 sono conformi alle normative vigenti sull'efficienza energetica negli edifici e negli impianti termici. Sono progettate per evitare sovra-riscaldamenti dovuti a fattori esterni come l'irraggiamento solare e gli apporti gratuiti di calore, consentendo un uso efficiente dell'energia di riscaldamento.
Installazione e Regolazione:
La corretta posizione e regolazione delle teste termostatiche è essenziale per garantire un funzionamento ottimale. È importante considerare eventuali condizioni ambientali che possono influenzare il sensore della testa. Viene fornita la procedura dettagliata per regolare e bloccare la testa termostatica.
Perdite di Carico:
I diagrammi di perdita di carico sono forniti per valutare le prestazioni della testa termostatica in diverse condizioni, sia con la valvola parzialmente aperta che completamente aperta.
Testi di Capitolato:
La testa termostatica R470 è dotata di sensore a liquido e sistema di aggancio rapido CLIP CLAP. È adattabile a diverse valvole termostatizzabili, con un campo di temperatura da 8 a 32 °C e certificazione KEYMARK.
dettagli tecnici completi per l'installazione e l'utilizzo corretto delle teste termostatiche R470, garantendo un controllo preciso della temperatura negli impianti idraulici.
Dati Tecnici:
- Campo di temperatura in abbinamento ai corpi valvola: 5÷110 °C
- Pressione massima di esercizio in abbinamento ai corpi valvola: 10 bar
- Pressione differenziale massima nella valvola: 1,4 bar (3/8”, 1/2”), 0,7 bar (3/4”)
- Taratura minima testa: 8 °C in posizione *
- Taratura massima testa: 32 °C in posizione
- Valore di isteresi dichiarato: 0,4 K
- Influenza della pressione differenziale dichiarata: 0,55K
- Tempi di risposta dichiarati: vedi tabella
- Influenza della temperatura dell’acqua dichiarata: vedi tabella
Descrizione e Funzionamento:
Le teste termostatiche R470 sono progettate per regolare la temperatura con precisione, consentendo di adattare le temperature degli ambienti alle esigenze specifiche. Il funzionamento si basa sulla variazione di temperatura dell'ambiente che influisce sul volume del liquido nel sensore interno, regolando l'apertura o la chiusura della valvola per modulare la portata di acqua e mantenere costante la temperatura desiderata.
Impiego:
Le teste termostatiche R470 sono conformi alle normative vigenti sull'efficienza energetica negli edifici e negli impianti termici. Sono progettate per evitare sovra-riscaldamenti dovuti a fattori esterni come l'irraggiamento solare e gli apporti gratuiti di calore, consentendo un uso efficiente dell'energia di riscaldamento.
Installazione e Regolazione:
La corretta posizione e regolazione delle teste termostatiche è essenziale per garantire un funzionamento ottimale. È importante considerare eventuali condizioni ambientali che possono influenzare il sensore della testa. Viene fornita la procedura dettagliata per regolare e bloccare la testa termostatica.
Perdite di Carico:
I diagrammi di perdita di carico sono forniti per valutare le prestazioni della testa termostatica in diverse condizioni, sia con la valvola parzialmente aperta che completamente aperta.
Testi di Capitolato:
La testa termostatica R470 è dotata di sensore a liquido e sistema di aggancio rapido CLIP CLAP. È adattabile a diverse valvole termostatizzabili, con un campo di temperatura da 8 a 32 °C e certificazione KEYMARK.
dettagli tecnici completi per l'installazione e l'utilizzo corretto delle teste termostatiche R470, garantendo un controllo preciso della temperatura negli impianti idraulici.
