DETTAGLI DEL PRODOTTO

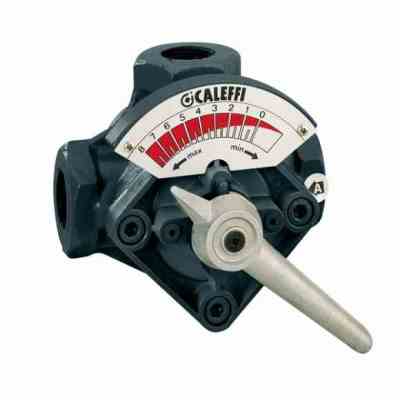

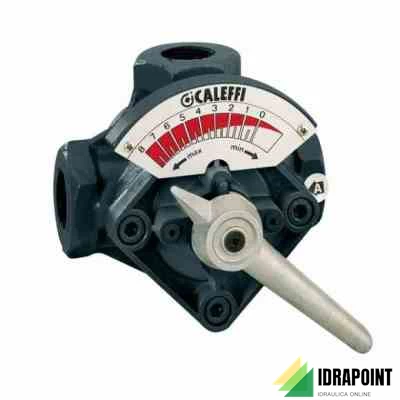

LE VALVOLE MISCELATRICI CONSENTONO LA REGOLAZIONE DI UN IMPIANTO DI RISCALDAMENTO CENTRALIZZATO ATTRAVERSO LA MISCELAZIONE DELL'ACQUA IN USCITA DALLA CALDAIA CON QUELLA DI RITORNO DALL'IMPIANTO, ALLO SCOPO DI OTTENERE LA TEMPERATURA DESIDERATA DI MANDATA ALL'UTENZA.
informazioni dettagliate sui prodotti per idraulica della serie 610, 611, 612 e 6370 della Caleffi, in particolare sulle valvole miscelatrici e i servocomandi.
Funzione: Le valvole miscelatrici consentono la regolazione di un impianto di riscaldamento centralizzato attraverso la miscelazione dell'acqua in uscita dalla caldaia con quella di ritorno dall'impianto, al fine di ottenere la temperatura desiderata di mandata all'utenza. Possono essere motorizzate e abbinate a regolatori climatici per inviare l'acqua calda secondo l'effettivo carico termico necessario.
Gamma prodotti:
- Serie 610: Valvole miscelatrici a tre vie, filettate a farfalla o flangiate, con comando manuale, misure da DN 20 (3/4") a DN 125 (2 1/2").
- Serie 611: Valvole miscelatrici a quattro vie, filettate a farfalla o flangiate, con comando manuale, misure da DN 20 (3/4") a DN 125.
- Serie 612: Valvole miscelatrici a tre vie, filettate o flangiate a settore, con comando manuale o motorizzate, misure da DN 20 (3/4") a DN 65 (2 1/2").
- Cod. 6370: Servomotori per valvole miscelatrici da 3/4" a 1 1/2" o da 2" a 5", con alimentazione 230 V (ac) o 24 V (ac).
Caratteristiche tecniche:
- Materiali: Corpo in ghisa, rotore in ghisa, coperchio e bussola in alluminio, leva in PA66GF30, tenute in EPDM.
- Prestazioni: Fluidi di impiego acqua e soluzioni glicolate, pressione massima di esercizio 6 bar, campo di temperatura di esercizio da 2 a 110°C, angolo di rotazione rotore 90°.
Servomotori:
- Tipo a 3 contatti, alimentazione elettrica a 230 V o 24 V, assorbimento da 3 VA a 4,5 VA, grado di protezione IP42, tempo di manovra da 60 a 180 s, coppia da 15 N∙m a 35 N∙m, temperatura ambiente massima 55°C.
Principio di funzionamento: Le valvole miscelatrici della serie 610 e 612 sono a tre vie, a farfalla e a settore, mentre la serie 611 è a quattro vie a farfalla. Consentono il controllo simultaneo del fluido del circuito primario e di ritorno dall'impianto, permettendo la miscelazione dei fluidi direttamente all'interno della valvola.
Metodo di dimensionamento: Per scegliere la dimensione più appropriata delle valvole miscelatrici Caleffi, è necessario conoscere la portata di fluido che attraversa la valvola e la perdita di carico da attribuire ad essa, solitamente tra il 5% e il 15% della perdita di carico del circuito di utilizzazione.
inoltre dettagli sulle modalità di installazione e personalizzazione delle valvole per adattarle alle esigenze specifiche dell'impianto.
